Name: স্টেইনলেস স্টীল S136 FC UPC পলিশিং ফিক্সচার 24/32/36 সংযোগকারী ক্ষমতা এবং স্বাধীন সংকোচন আইপিসি গঠন
Brand: Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
SKU: এফসি
Price: 264.23 USD
Availability: InStock

বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন

বৈশিষ্ট্য

বিশেষ উল্লেখ

সংযোগকারী প্রকার: এফসি ইউপিসি

শেষ মুখ: ইউপিসি

ফেরুল ব্যাস: 2.5 মিমি

ক্ষমতা: 24/32/36 পদ

সন্নিবেশ ক্ষতি: .0.20 ডিবি

রিটার্ন লস: ≥55dB (UPC)

উপাদান: স্টেইনলেস স্টীল

মাত্রা: 174*174*26 মিমি

নেট ওজন: 1.3 কেজি

স্থূল ওজন: 1.5 কেজি

উপযুক্ত মেশিন: CLX-02E, SFP-550

APC রিটার্ন লস: ≥60dB

MM সন্নিবেশ ক্ষতি: .0.50 ডিবি

এমএম রিটার্ন লস: ≥30dB

বক্রতার ব্যাসার্ধের: 5-25 মিমি (UPC), 5-12 মিমি (APC)

বিশেষভাবে তুলে ধরা:

স্টেইনলেস স্টীল S136 পলিশিং ফিক্সচার

24/32/36 সংযোগকারীর ক্ষমতা ফাইবার অপটিক পলিশিং জিগ

স্বাধীন কম্প্রেশন আইপিসি স্ট্রাকচার এফসি ইউপিসি পলিশিং হোল্ডার

মৌলিক তথ্য

উৎপত্তি স্থল: চীন

পরিচিতিমুলক নাম: CLX

মডেল নম্বার: এফসি

প্রদান

গ্যালারী

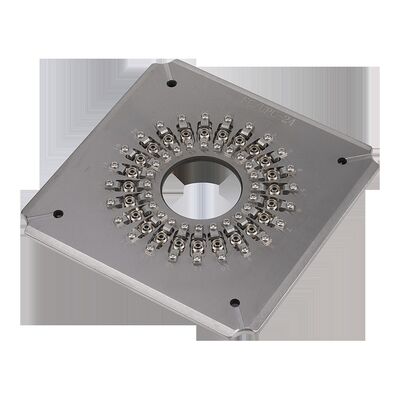

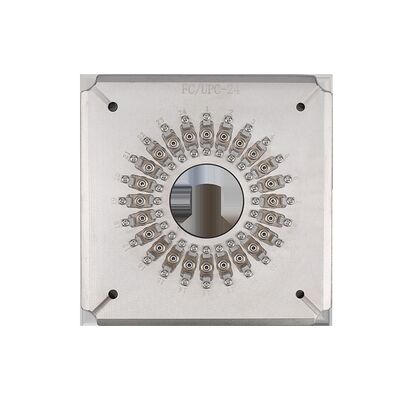

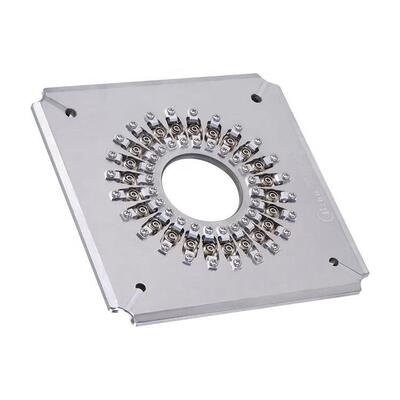

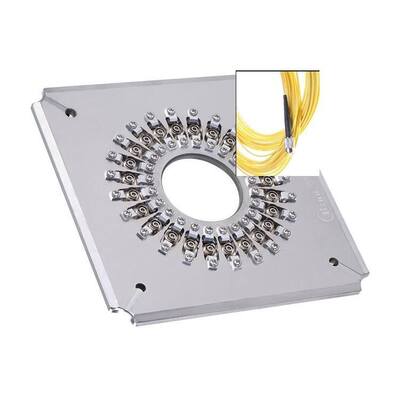

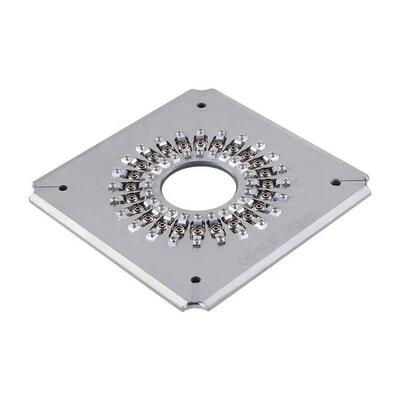

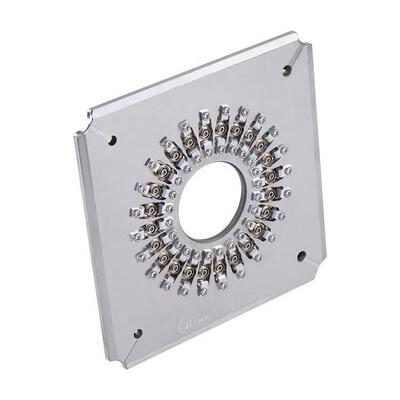

স্টেইনলেস স্টীল S136 FC UPC পলিশিং ফিক্সচার 24/32/36 সংযোগকারী ক্ষমতা এবং স্বাধীন সংকোচন আইপিসি গঠন

পণ্যের বর্ণনা

উচ্চ মানের এফসি ইউপিসি প্যাচকর্ড ফাইবার অপটিক পলিশিং ফিক্সচার

এই উচ্চ স্থিতিশীলতা ফাইবার পোলিশিং ফিক্সচারটি এফসি / ইউপিসি সংযোগকারীদের জন্য ব্যতিক্রমী পৃষ্ঠের গুণমান সরবরাহ করে।এই স্পষ্টতা টুল SC সহ বিভিন্ন সংযোগকারী ধরনের সমর্থন করে, এফসি, এসটি এবং এলসি কনফিগারেশন।

মূল বৈশিষ্ট্য

বিশেষভাবে এফসি/ইউপিসি (পিসি) সংযোগকারীদের জন্য ডিজাইন করা
সহজ, নমনীয় অপারেশন সঙ্গে সহজ jig পরিবর্তন
উচ্চ দক্ষতা পোলিশিংঃ 24, 32 বা 36 সংযোগকারী প্রতি চক্র
শেষ পৃষ্ঠের গুণমানের জন্য 98%~100% প্রথম পাস ফলন
প্রতিটি সংযোজকের জন্য স্বাধীন সংকোচনের সাথে আইপিসি কাঠামো
ইন্টারফারেন্সের সাথে ≥98% পাস রেট (আইইসি স্ট্যান্ডার্ড অনুযায়ী 100%)
এপিসি রিটার্ন ক্ষতি ≥60dB, ইউপিসি রিটার্ন ক্ষতি ≥55dB
সন্নিবেশ হ্রাস ≤0.20dB (সাধারণ)
দীর্ঘায়িত ব্যবহারের জন্য পরিবর্তনযোগ্য আনুষাঙ্গিক
এসসি, এফসি, এসটি, এলসি সংযোগকারীদের জন্য কাস্টম ডিজাইন উপলব্ধ

টেকনিক্যাল স্পেসিফিকেশন

মডেল	এফসি-ইউপিসি ২৪	এফসি-ইউপিসি ৩২	FC-UPC-36
ব্র্যান্ড	CLX	CLX	CLX
সংযোগকারী প্রকার	এফসি ইউপিসি	এফসি ইউপিসি	এফসি ইউপিসি
শেষ মুখ	ইউপিসি	ইউপিসি	ইউপিসি
ফেরুল ডায়মটার	2.5 মিমি	2.5 মিমি	2.5 মিমি
সক্ষমতা	২৪টি পজিশন	৩২টি পজিশন	৩৬টি পজিশন
সন্নিবেশ হ্রাস	≤0.20 ডিবি	≤0.20 ডিবি	≤0.20 ডিবি
রিটার্ন লস	≥55dB (ইউপিসি)	≥55dB (ইউপিসি)	≥55dB (ইউপিসি)
প্রয়োগ	পলিশিং সমন্বিত এফসি ইউপিসি সংযোগকারী	পলিশিং সমন্বিত এফসি ইউপিসি সংযোগকারী	পলিশিং সমন্বিত এফসি ইউপিসি সংযোগকারী
উপাদান	স্টেইনলেস স্টীল
মাত্রা (LWH)	১৭৪১৭৪২৬ মিমি
নেট ওজন / মোট ওজন (কেজি)	1.3 কেজি / 1.5 কেজি
উপযুক্ত যন্ত্রপাতি	CLX-02E পলিশিং মেশিন, Seikoh Giken SFP-550 পলিশিং মেশিন এবং অনুরূপ মেশিন

Get a free Quotation via Us >>>GO

পলিশিং পারফরম্যান্সের ফলাফল

পোলিশ কানেক্টর ফেরুল ফেসঃ

উচ্চমানের শেষ পৃষ্ঠের পলিশিং, কোন সাদা দাগ বা স্ক্র্যাচ ছাড়া, পরিষ্কারভাবে দৃশ্যমান ফাইবার প্রান্ত

ইনসেট লস এবং রিটার্ন লস টেস্টের ফলাফলঃ

সংযোগকারী প্রকার	এসএম/ইউপিসি	এসএম/এপিসি	MM/UPC
সন্নিবেশ হ্রাস	≤0.20 ডিবি	≤0.20 ডিবি	≤0.50dB
রিটার্ন লস	≥55dB	≥60dB	≥30dB

জ্যামিতিক পরীক্ষার ফলাফল:

পরামিতি	ইউপিসি মানদণ্ড	এপিসি মানদণ্ড
কার্ভের ব্যাসার্ধ	৫-২৫ মিমি	৫-১২ মিমি
এপেক্স অফসেট	০-৫০ μm	০-৫০ μm
ফাইবার উচ্চতা	-১০০ ~ +৫০ μm	-১০০ ~ +৫০ μm
কোণ	n/a	8.00+/-0.50°

কোম্পানির প্রোফাইল

শেনঝেন চুয়াংলিক্সুন অপটোইলেকট্রনিক সরঞ্জাম কোং, লিমিটেড ২০১০ সালে একটি অপটিক্যাল যোগাযোগ সরঞ্জাম সংস্থা হিসাবে প্রতিষ্ঠিত হয়েছিল যা গবেষণা ও উন্নয়ন, উত্পাদন,বিক্রয়োত্তর সেবা এবং প্রযুক্তিগত সেবাআমরা উচ্চমানের পণ্য, ব্যাপক বিক্রয়োত্তর সেবা এবং ফাইবার অপটিক্যাল সংযোগকারী উৎপাদন চ্যালেঞ্জের জন্য কার্যকর সমাধান সহ বিনামূল্যে প্রযুক্তিগত সহায়তা প্রদান করি।
