Name: 36 পজিশন স্টেইনলেস স্টীল উচ্চ দক্ষতা FC UPC ফাইবার সংযোগকারী পোলিশ Jig জন্য পোলিশিং ফিক্সচার
Brand: Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
SKU: এফসি ইউপিসি
Availability: InStock

বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন

বৈশিষ্ট্য

বিশেষ উল্লেখ

টাইপ: ফাইবার অপটিক উত্পাদন মেশিন

আকার: 174*174*26 মিমি

উপাদান: স্টেইনলেস স্টীল

ফেরুল ব্যাস: 2.50 মিমি

ফাইবার সংখ্যা: 36

সংযোগকারী প্রকার: এফসি পিসি

শেষ মুখ: পিসি

ক্ষমতা: 36 পদ

সন্নিবেশ ক্ষতি: .0.20 ডিবি

রিটার্ন লস: ≥55dB (PC)

নেট ওজন: 1.5 কেজি

স্থূল ওজন: 2.0 কেজিএস

বক্রতার ব্যাসার্ধের: 5-25 মিমি

এপেক্স অফসেট: 0-50μm

ফাইবার উচ্চতা: -100~+50μm

বিশেষভাবে তুলে ধরা:

36 পজিশন পলিশিং ফিক্সচার

স্টেইনলেস স্টীল ফাইবার সংযোগকারী পোলিশ জিগ

উচ্চ দক্ষতা এফসি ইউপিসি পলিশিং জিগ

মৌলিক তথ্য

উৎপত্তি স্থল: গুয়াংডং, চীন

পরিচিতিমুলক নাম: Chuanglixun

মডেল নম্বার: এফসি ইউপিসি

প্রদান

গ্যালারী

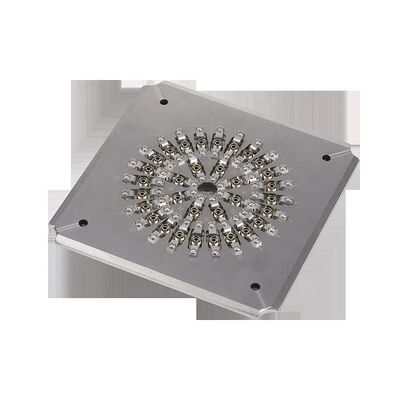

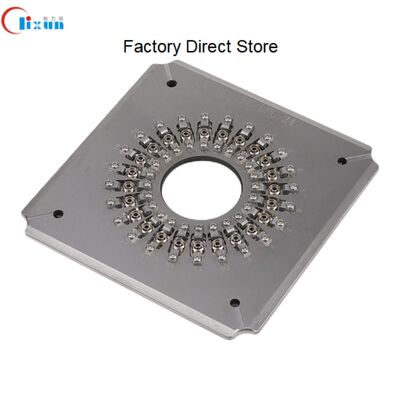

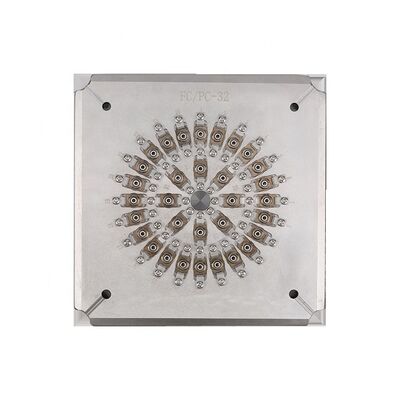

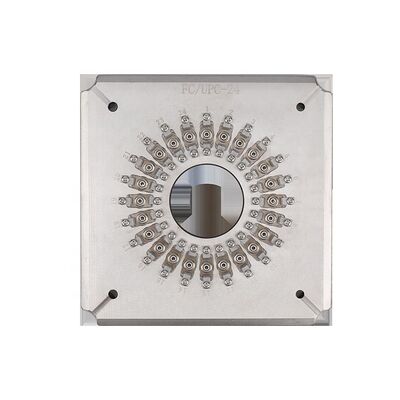

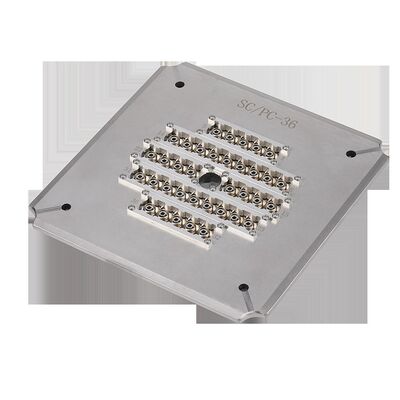

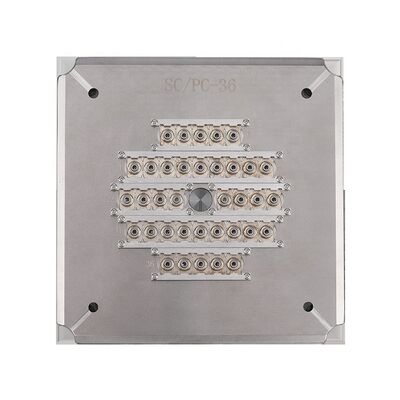

36 পজিশন স্টেইনলেস স্টীল উচ্চ দক্ষতা FC UPC ফাইবার সংযোগকারী পোলিশ Jig জন্য পোলিশিং ফিক্সচার

পণ্যের বর্ণনা

এফসি/পিসি এফসি/ইউপিসি সংযোগকারী পলিশিং ফিক্সচার

সাধারণ আকারের এফসি/পিসি এফসি/ইউপিসি সংযোগকারী পোলিশিং ফিক্সচার 36 এফসি ফাইবার সংযোগকারী পোলিশ জগ

পণ্যের সংক্ষিপ্ত বিবরণ

এই ফাইবার পলিশিং ফিক্সচার/জিগ উচ্চ স্থিতিশীলতা এবং চমৎকার পৃষ্ঠ মানের প্রদান করে। উচ্চ মানের তাপ চিকিত্সা ইস্পাত থেকে তৈরি,কঠোর S2316 ইস্পাত নির্মাণ দীর্ঘ সেবা জীবন নিশ্চিত করে. এসসি, এফসি, এসটি, এলসি সহ বিভিন্ন সংযোগকারী প্রকারের জন্য ডিজাইন করা হয়েছে এবং গ্রাহকের প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যায়।

মূল বৈশিষ্ট্য

বিশেষভাবে এফসি/পিসি এবং এফসি/ইউপিসি সংযোগকারীদের জন্য ডিজাইন করা
সহজ এবং নমনীয় অপারেশন সঙ্গে সহজ jig পরিবর্তন
উচ্চ দক্ষতাঃ প্রতি চক্রের মধ্যে 24, 32 বা 36 সংযোগকারী পর্যন্ত পোলিশ করে
শেষ পৃষ্ঠের গুণমানের জন্য প্রথম পাস ফলন 98%% 100% এ পৌঁছেছে
প্রতিটি সংযোজকের জন্য স্বাধীন সংকোচনের সাথে আইপিসি কাঠামো
ইন্টারফারেন্সের সাথে পাস রেট ≥98% (আইইসি স্ট্যান্ডার্ড অনুযায়ী 100%)
পিসি রিটার্ন ক্ষতি ≥55dB, সন্নিবেশ ক্ষতি ≤0.20dB (সাধারণ)
প্রতিস্থাপনযোগ্য আনুষাঙ্গিকগুলি পরিষেবা জীবনকে উল্লেখযোগ্যভাবে বাড়ায়

টেকনিক্যাল স্পেসিফিকেশন

মডেল	এফসি-পিসি-২৪	এফসি-পিসি ৩২	FC-PC-36
ব্র্যান্ড	CLX	CLX	CLX
সংযোগকারী প্রকার	এফসি পিসি	এফসি পিসি	এফসি পিসি
শেষ মুখ	পিসি	পিসি	পিসি
ফেরুল ডায়মটার	2.5 মিমি	2.5 মিমি	2.5 মিমি
সক্ষমতা	২৪টি পজিশন	৩২টি পজিশন	৩৬টি পজিশন
সন্নিবেশ হ্রাস	≤0.20 ডিবি	≤0.20 ডিবি	≤0.20 ডিবি
রিটার্ন লস	≥55dB (পিসি)	≥55dB (পিসি)	≥55dB (পিসি)
প্রয়োগ	পলিশিং সমন্বিত এফসি পিসি সংযোগকারী
উপাদান	স্টেইনলেস স্টীল
মাত্রা (LWH)	১৭৪১৭৪২৬ মিমি
নেট ওজন / মোট ওজন	1.৫ কেজি / ২.০ কেজি
উপযুক্ত মেশিন	CLX-02E পলিশিং মেশিন, Seikoh Giken SFP-550 পলিশিং মেশিন এবং অনুরূপ মেশিন

পলিশিং পারফরম্যান্সের ফলাফল

পোলিশ কানেক্টর ফারুলের মুখ

উচ্চমানের শেষের মুখের পলিশিং কোন সাদা দাগ, কোন স্ক্র্যাচ এবং পরিষ্কারভাবে দৃশ্যমান ফাইবার প্রান্ত ছাড়া

ইনসেশন লস এবং রিটার্ন লস টেস্টের ফলাফল

সংযোগকারী প্রকার	এসএম/ইউপিসি	এসএম/এপিসি	MM/UPC
সন্নিবেশ হ্রাস	≤0.20 ডিবি	≤0.20 ডিবি	≤0.50dB
রিটার্ন লস	≥55dB	≥60dB	≥30dB

জ্যামিতি পরীক্ষার ফলাফল

প্যারামিটার	ইউপিসি মানদণ্ড	এপিসি মানদণ্ড
কার্ভের ব্যাসার্ধ	৫-২৫ মিমি	৫-১২ মিমি
এপেক্স অফসেট	০-৫০ μm	০-৫০ μm
ফাইবার উচ্চতা	-১০০ ~ +৫০ μm	-১০০ ~ +৫০ μm
কোণ	n/a	8.00+/-0.50°

প্রস্তুতকারকের তথ্য

শেনঝেন চুয়াংলিক্সুন অপটোইলেকট্রনিক সরঞ্জাম কোং লিমিটেড।

২০১০ সালে প্রতিষ্ঠিত, আমরা একটি অপটিক্যাল যোগাযোগ সরঞ্জাম সংস্থা যা গবেষণা ও উন্নয়ন, উত্পাদন, বিক্রয়োত্তর পরিষেবা এবং প্রযুক্তিগত পরিষেবাদি একীভূত করে। আমরা উচ্চ মানের পণ্য সরবরাহ করি,আমরা অপটিক্যাল ফাইবার সংযোগকারী উৎপাদনে দেখা প্রযুক্তিগত সমস্যার জন্য কার্যকর সমাধান প্রদান করি।
