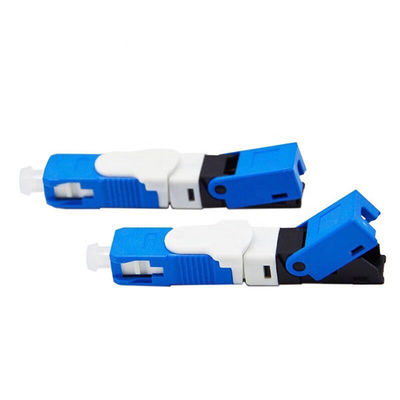

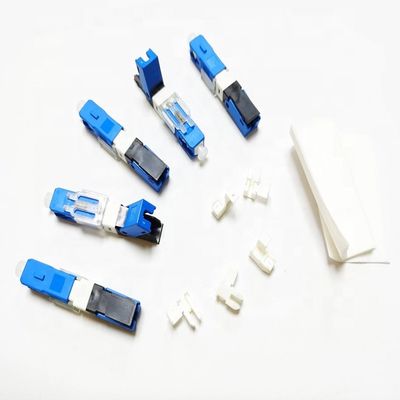

এফটিটিএইচ প্লাস্টিক অপটিকাল ফাইবার সংযোজকগুলি, 2 * 3 মিমি দ্রুত সংযোগ ফাইবার অপটিক সংযোজকগুলি
পণ্যের বিবরণ
| পণ্যের নাম: | ফাইবার অপটিক এসসি ইউপিসি দ্রুত সংযোগকারী | রঙ: | নীল |
|---|---|---|---|
| আবেদন: | FTTH FTTB FTTX নেটওয়ার্ক T | রিটার্ন ক্ষতি: | ≥50dB |
| সন্নিবেশ ক্ষতি: | ≤ 0.3 ডিবি | ||
| বিশেষভাবে তুলে ধরা |
2 * 3 মিমি প্লাস্টিক অপটিকাল ফাইবার সংযোজকগুলি,2 * 3 মিমি দ্রুত সংযোগ ফাইবার অপটিক সংযোজকগুলি,দ্রুত সংযোগ ফাইবার অপটিক সংযোজকগুলি |
||
পণ্য বিবরণ
ESC250D এসসি ইউপিসি দ্রুত সংযোগকারী ফাইবার দ্রুত সংযোগকারী
পণ্যের বর্ণনা
দ্রুত সংযোগকারী (ফিল্ড অ্যাসেম্বলি সংযোগকারী বা ফিল্ড সমাপ্ত ফাইবার সংযোগকারী, দ্রুত সমাবেশ ফাইবার সংযোগকারী) একটি বিপ্লবী ক্ষেত্র ইনস্টলযোগ্য অপটিকাল ফাইবার সংযোগকারী যার কোনও ইপোক্সি এবং কোনও পোলিশিংয়ের প্রয়োজন নেই।পেটেন্টযুক্ত যান্ত্রিক স্প্লাইস বডিটির অনন্য নকশায় একটি কারখানা মাউন্টযুক্ত ফাইবার স্টাব এবং একটি প্রাক-পালিশযুক্ত সিরামিক ফেরুওল অন্তর্ভুক্ত।এই অনসেট সমাবেশটি ব্যবহার করে
অপটিকাল সংযোগকারী, ফাইবার সমাপ্তির জন্য প্রয়োজনীয় সময় হ্রাস করার পাশাপাশি অপটিক্যাল তারের ডিজাইনের নমনীয়তা উন্নত করা সম্ভব।দ্রুত সংযোগকারী সিরিজটি ইতিমধ্যে ল্যান এবং সিসিটিভি অ্যাপ্লিকেশন এবং এফটিটিএইচের জন্য বিল্ডিংয়ের অভ্যন্তরে এবং মেঝেগুলির মধ্যে অপটিক্যাল তারের জন্য একটি জনপ্রিয় সমাধান।
এসমলত্যাগ
| নাম | স্পেসিফিকেশন |
| ফাইবার টাইপ | একক মোড বা মাল্টি মোড |
| জন্য প্রযোজ্য | ইনডোর বা আউটডোর এফটিটিএইচ |
| কেবল ব্যাস | 2 * 3 মিমি |
| ব্যাস সারমিক কোর | 2.499। 0.002 মিমি |
| সিরামিক কোরের ঘনত্ব | .50.5um |
| প্লাস্টিকের অংশগুলির উপাদান | পিবিটি (প্রধান-দেহ);পিইআই (অভ্যন্তরীণ মূল); ডাস্ট ক্যাপ (পিই) |
| বসন্ত উপাদান | 304 |
শেষ মুখ .োকানো
1. প্লাগ শেষ মুখ পরিদর্শন পদ্ধতি: 400 # শেষ পরিদর্শন যন্ত্র 100% পরীক্ষা।
২. আঞ্চলিক স্কেচের মানচিত্র।
3. শেষ মুখ প্রয়োজন।
| অঞ্চল ত্রুটি | অঞ্চল ক (0 ~ 25 মিমি) |
অঞ্চল বি (25 ~ 125 মিম) |
অঞ্চল গ (125 ~ 250um) |
| স্ক্র্যাচ | একটি স্ক্র্যাচকে ফাইবার কোর এবং প্রস্থ -1 মামের চেয়ে বেশি মঞ্জুরি দিন | দুটি স্ক্র্যাচ এবং প্রস্থ 2 মিমি অনুমতি দিন | পাঁচটি স্ক্র্যাচ এবং প্রস্থ ≤ 2 মঞ্জুর করুন |
| ঝাঁকুনি | ফাইবার কোর এবং ব্যাস≤১ মিমি ছাড়া আর একটি স্পোকলকে মঞ্জুরি দিন | দুটি ছত্রাক এবং ব্যাস - 2 মিমি অনুমতি দিন | দুটি স্প্যাঙ্কল এবং ব্যাস um 5 মিমিটিকে অনুমতি দিন |
| এপ্রোন | অঞ্চল বি এবং অঞ্চল সি এর মধ্যে, অ্যাপ্রনকে অনুমোদন করুন যার অ্যাপারচার প্রস্থ 5 ম এর চেয়ে কম; এবং এপ্রোনটির দৈর্ঘ্য 30% এর কম আঁশ শেষের পরিধি |
||
কোর প্রান্ত মুখ 3D sertোকান
| পিসি | ইউপিসি | |
| ফাইবার উচ্চতা (এনএম) | -100। + 50 | -100। + 50 |
| রেডিওউসফ বক্রতা (মিমি) | 5 ~ 12 | 10 ~ 25 |
| অ্যাপেক্স অফসেট (উম) | .50 | |
| কোণ ত্রুটি (°) | ± 0.3 | |
ফাইবার কাটার দৈর্ঘ্য
এনেকেক্স এক, পরিবেশগত পরীক্ষা
| প্রকল্প | পরিক্ষামুলক অবস্থা | সূচক | অনুপাত নিরীক্ষণ |
| উচ্চ তাপমাত্রা | 85 ℃, 96 এইচ | ≤IL ≤ 0.2dB | ডাব্লুআইপি 5 পিসি র্যান্ডম নিরীক্ষণ |
| কম তাপমাত্রা | -25।, 96 এইচ | ≤IL ≤ 0.2dB | |
| লুপ | -25। + 85 ℃, 3.5H / চক্র, 40 বার লুপ | ≤IL ≤ 0.2dB | |
| গরম এবং আর্দ্র | 110 ℃, 90% আরএইচ, 2 বায়ুমণ্ডলীয় চাপ, 96 এইচ | ≤IL ≤ 0.2dB | |
| নিমজ্জন | 43ºC, PH5.5,168H | ≤IL ≤ 0.2dB |
সংযুক্তি দুটি, যান্ত্রিক পরীক্ষা
| প্রকল্প | পরিক্ষামুলক অবস্থা | সূচক | অনুপাত নিরীক্ষণ |
| আক্রমণ করা | 1.8 মি, তিনটি অক্ষীয়, 8 বার / অক্ষ | ΔIL≤0.2dB | ডাব্লুআইপি 5 পিসি এলোমেলো পর্যবেক্ষণ |
| কম্পন | 10 থেকে 50HZ, 45 বার / মিনিট, প্রশস্ততা 0.75 মিমি, তিনটি অক্ষীয় ialপ্রতিটি অক্ষীয় 30 মিনিট | ΔIL≤0.2dB | |
| বিপরীত | দূরত্ব মেশিন 20 থেকে 28 সেমি, + 180 ডিগ্রি, 6 এস / বার, 25 বার | ΔIL≤0.2dB | |
| টেনসাইল | প্লাগ থেকে দূরত্ব 20 থেকে 28 সেমি, 1 মিনিট, এবং লোড 50N |
ΔIL≤0.2dB |
